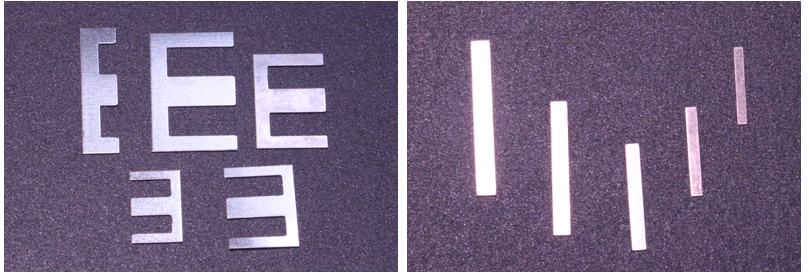

Nickel laminations

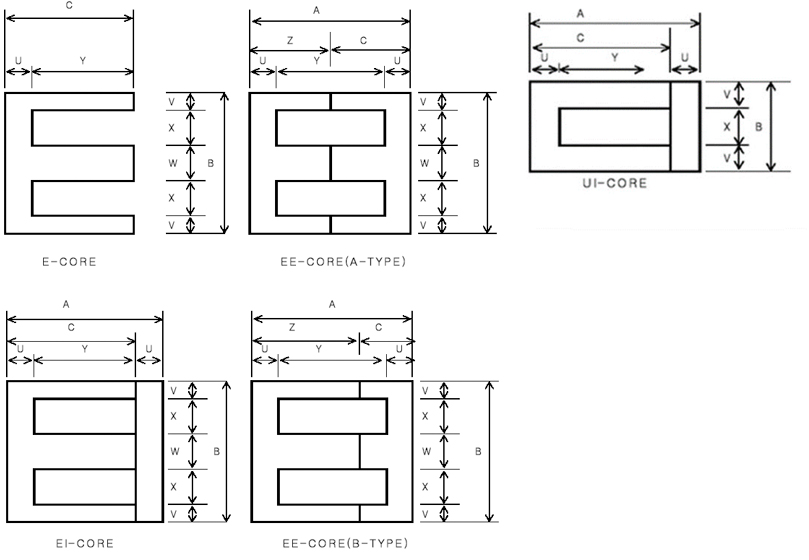

TYPE A B C U V W X Y Z pdf
ED-8(8X11) - 8 11 2.7 1.2 2.4 1.6 8.3 -
ED-8LE(8.1X13.65) - 8.1 13.65 2.75 1.405 2.45 1.42 10.9 -
ED-8(8X13.6) - 8 13.6 2.8 1.2 2.5 1.55 10.8 -
ED-8(8.26X13.59) - 8.26 13.59 2.72 1.33 2.4 1.6 10.87 -
ED-8LE(8X14) - 8 14 2.7 1.2 2.4 1.6 11.3 -
ED-8LE(8X16) - 8 16 2.7 1.2 2.4 1.6 13.3 -
EE3031EL - 9.525 9.525 1.19 1.19 2.385 2.38 8.335 -
10-9.5LE - 10 9.5 2 1.35 2.5 2.4 7.5 -
ED-12.6 - 12.6 17 4.1 1.9 3.8 2.5 12.9 -
12.7LE - 12.72 11.11 1.58 1.59 3.18 3.18 9.53 -
13.5LE - 13.5 16 2.4 2.2 4.8 2.15 13.6 -
ED-16 - 16 21 4.9 2.4 4.8 3.2 16.1 -
ED-20 - 20 26 6 0.3 6 4 20 -
ED-25 - 25 33 7.8 3.8 7.6 4.9 25.2 -
14EI 10.5 14 8.75 1.75 1.75 3.5 3.5 7 -
14LE - 14 10.5 1.75 1.75 3.5 3.5 8.75 -
14-12E - 14 12 2.5 1.75 3.5 3.5 9.5 -
15.2E - 15.24 10.795 1.905 1.905 3.81 3.81 8.89 -
16EI 14 16 12 2 2 4 4 10 -
16LE - 16 14 2 2 4 4 12 -
16LE(LOSS TYPE) - 16 16 2.4 2.4 4.8 3.2 13.6 -
16UI 18.1 16.6 15.3 2.8 2.8 - 11 12.5 -
16-11E - 16 11 2.4 2.4 4.8 3.2 8.6 -
188EE - 18.8 7.7 2.35 2.35 4.7 4.7 5.35 -
19EE(18.8) 42 18.8 21 5.2 3.3 6.8 2.7 31.6 21
19EI 15 19 12.5 2.5 2.375 4.75 4.75 10 -
19LE - 19 15 2.5 2.375 4.75 4.75 12.5 -
185LE - 19.05 13.49 2.38 2.38 4.76 4.76 11.11 -
185LE(GAP) - 19.05 13.49 2.38 2.38 4.76 4.76 11.11 -
186EI 11.15 19.08 8.75 2.4 2.385 4.77 4.77 6.35 -
186LE - 19.04 11.13 2.4 2.38 4.76 4.76 8.73 -
187EI 15391 19.08 13.51 2.4 2.385 4.77 4.77 11.11 -
187LE - 19.08 15.9 2.4 2.385 4.77 4.77 13.5 -
19.51LE - 19.51 14.7 3.7 3 4.5 4.505 11 -
20EE ATYPE 20.2 20 10.1 3 3 6 4 14.2 10.1
20EE BTYPE 20 20 6 3 3 6 4 14 14
22EE 24 22 12 3 3 6 5 18 12
22LE 28 22 14 3 3 6 5 22 14
24EI 18 24 15 3 3 6 6 12 -
24LE - 24 18 3 3 6 6 15 -
25.4E - 25.4 12.7 3.18 3.175 6.35 6.35 9.525 -
24-25LE - 25.4 19.05 3.175 3.175 6.35 6.35 15.875 -
24-25EE 19.05 25.4 6.35 3.175 3.175 6.35 6.35 12.7 12.7
24-25EE(GAP) 19.05 25.4 6.35 3.175 3.175 6.35 6.35 12.7 12.7
26-27EE 27.01 31.75 9.45 4.77 4.76 9.53 6.35 17.47 17.47
27EE(GAP) - 31.75 17.45 4.75 4.75 9.55 6.35 12.7 -
28EI 25 28 21.5 3.5 3.5 7 7 18 -
32EE 32.24 31.97 16.12 4.65 4.75 9.47 6.5 22.94 16.12
375EI 28.55 34.93 23.8 4.75 4.78 9.53 7.92 19.05 -
35EI 29.5 35 24.5 5 5 9.6 7.7 19.5 -
41EI 33 41 27 6 6 13 8 21 -
46.83EI 38.1 46.83 31.75 6.35 6.35 11.11 11.51 25.4 -
ZCT 12.2 12.2 8.8 - - - - - - -
ZCT 13.0 13 9.3 - - - - - - -
ZCT 13.5 13.35 9.85 - - - - - - -
ZCT 15 15 11 - - - - - - -
ZCT 17.8 17.8 13.35 - - - - - - -
TAPE - - - - - - - - -
